A Vision Nesting plus é ideal para trabalhos que exigem velocidade, qualidade e precisão. Garante ótimo acabamento em usinagens 2D e 3D, podendo executar trabalhos contínuos por um longo período. A Vision é referência em tecnologia de ponta, conta com bomba de Vácuo de série.
É um equipamento da série Woodworkers, otimizado e pensado para o segmento de marcenaria.
| MODELO | VISION NESTING PLUS |
|---|---|
| Estrutura | Aço estrutural usinado (estrutura monobloco) |
| Peso aproximado | 4200 KG |
| Área útil de trabalho eixo Y e X | 2.800 mm x 1.850 mm |
| Área útil de trabalho eixo Z | 250 mm |
| Transmissão | Cremalheira helicoidal retificada |
| Tração eixo Y, X, Y | Guia linear 25mm |
| Motorização dos eixos | Servo motores YASKAWA |
| Sistema de redução | Redutor planetário SHIMPO |
| Precisão de usinagem | ±0.08/2000mm |
| Velocidade máxima vetorial | 60m/min |
| Motor spindle com TAF* | 1 Motor spindle ER32 cone ISO30 24.000 RPM |
| Potência motor spindle | 9 kW (12 cv) |
| Cabeçote de furação | 1 Cabeçote de furação para 9 brocas (5+4) |
| Sistema de trocas | Magazine no formato Carrossel para 12 ferramentas |
| Ferramentas para trabalho | Kit fresas e pinças 12 cones ISO30 para pinças ER32 |
| Sistema de fixação | São 2 Bombas de vácuo com 530m³/h, que garante um alto desempenho e atende variados processos industriais, oferecendo alta pressão e excelência na fixação de diversos tipos de materiais, desde pequenos pequenos volumes até maiores. |
| Esquadro pneumático | Esquadro pneumático para encosto e referência do material |
| Sensor PROBE | Sensor fixo na mesa de trabalho para compensar altura da ferramenta automaticamente |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência, que serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Para movimentar os eixos e definir o ponto zero de trabalho. |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares |
| Comando operacional | Comando CNC SYNTEC |
| Sistema de descarga | Tapete motorizado capaz de transportar as peças da mesa da máquina até o ponto de descarga.
acessório que traz mais comodidade, ergonomia e segurança para o operador no processo final de corte. |
| Sistema de abastecimento de chapas | Mesa de elevação automática com carregador através de ventosas |
| Painel operacional | Painel de operação com rodízios giratórios |
| Proteção NR 12 | Proteção com grades e cortina de luz, Garantindo segurançaao operador em todas as fases do processo produtivo (OPCIONAL). |
| Tensão | 380V trifásico |
Motor spindle ER32 cone ISO30 24.000 RPM
9 kW (12 cv)
Cabeçote múltiplo com capacidade para 9 brocas que garante precisão e maior agilidade no processo de furação.
Sistema de troca automática através do magazine carrossel, com capacidade para 12 ferramentas.

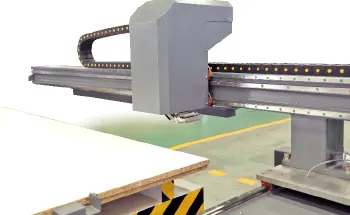

Imprime e aplica etiquetas para cada peça ou grupo onde pode conter informações sobre o painel em forma de texto, código de barra ou até imagem.
Tapete motorizado capaz de transportar as peças da mesa da máquina até o ponto de descarga. Acessório que traz mais comodidade, ergonomia e segurança para o operador no processo final de corte.
Carregador e movimentador de chapas de MDF com sistemas de ventosas, capaz de alimentar com velocidade e segurança, aumentando a capacidade de produtiva.
É um sistema automático capaz de empurrar as chapas, proporcionando mais ergonomia e melhorando o processo produtivo da peça.
Esquadro pneumático com cilíndro de ponta dupla para encosto da chapa na área de corte do equipamento.
Sistema programável com timer para lubrificação de guias lineares e patins, que aumenta a vida útil dos componentes e reduz o desperdício de lubrificante.
É um sensor de zeramento automático para compensação da altura da ferramenta, facilitando o setup da máquina e agilizando o start do processo.
Comando CNC dedicado com teclado multifuncional. Mais versatilidade, segurança e controle para a sua produção.
É um componente que auxilia o servo motor, suaviza a partida dos tracionários e amplifica o torque do equipamento, aumentando assim a precisão do posicionamento de corte.
2 Bombas de vácuo de alta pressão que garante um alto desempenho e atende variados processos industriais, oferecendo alta pressão e excelência na fixação de diversos tipos de materiais, desde pequenos volumes até maiores.
Conta com volante eletrônico magnético com botão de emergência, que serve para movimentar os eixos e definir o ponto zero de trabalho.
