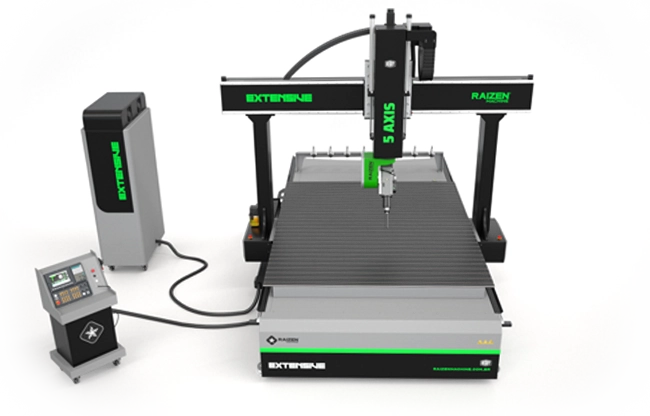

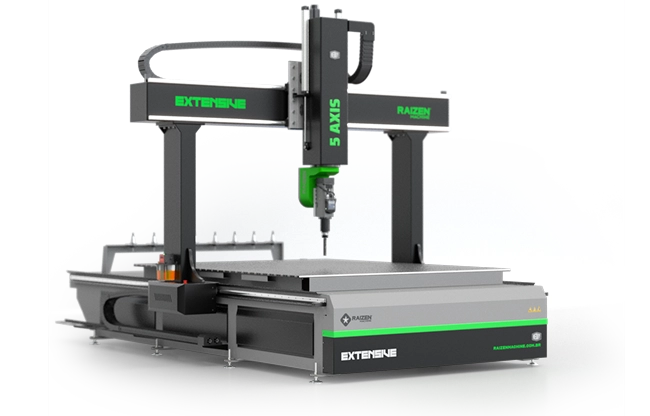

Equipada com avançados recursos tecnológicos, a Extensive 5 Eixos possibilita ganhos significativos nas operações e redução de erros operacionais. Projetada para atender às necessidades de usinagem de peças complexas e grandes dimensões, esta máquina é a escolha ideal para quem busca excelência em cada projeto. Sua tecnologia de 5 eixos permite uma usinagem complexa e precisa, tornando-a ideal para projetos exclusivos em diversos setores da indústria, incluindo móveis de alto padrão, automotivo, naval, aeroespacial, energia e arquitetura. Além disso, é perfeita para as áreas de plásticos, engenharia e modelagem.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | EXTENSIVE 2513 |
|---|---|
| Estrutura | Estrutura usinada e normalizada |
| Área de trabalho eixo Y | 2.500 mm |
| Área de trabalho eixo X | 1.300 mm |
| Curso eixo Z | 650 mm |
| Precisão de posicionamento | ±0.1/1.000 mm |
| Velocidade máxima de deslocamento eixos X e Y | 60.000 mm/min |
| Sistema de transmissão do eixo Z | Fuso de esfera de alta precisão |
| Velocidade máxima de deslocamento eixo Z | 8.000 mm/min |
| Sistema de transmissão dos eixo X e Y | Cremalheira helicoidal retificada de alta precisão |
| Sistema de movimentação | Guias lineares alta precisão |
| Sistema de lubrificação das guias lineares | Sistema de lubrificação automática dos blocos lineares |
| Motores de tração e driver dos eixos X, Y, Z, A e C | Servo motores e Drivers Yaskawa |
| Recursos do servo motor | Servo motores com encoder absoluto |
| Sistema de redução | Redutor Planetário de alta precisão |
| Cabeçote eixo A e C | Cabeçote 2 eixos (A e C) de alta precisão |
| Curso do eixo A | +110° / -110° |
| Curso do eixo C | ± 220° |
| Cabeçote de usinagem | Spindle Hiteco com sistema
de troca automática cone ISO30 |
| Potência do motor de usinagem | 9,5 KW (12,92 CV) |
| Máxima rotação do motor spindle | 24.000 RPM |
| Troca de ferramentas | Troca de ferramentas automática |
| Magazine de ferramentas | Magazine de ferramentas com suporte para 8 cones |
| Ferramentas para trabalho | Kit pinças e cones ISO30 |
| Sistema de fixação do material | Mesa com sistema T-Slot para fixação |
| Comando CNC | Controlador CNC 5 eixos Syntec 610AM-E5 |
| Recursos do comando CNC | Comunicação Ethercat com os servo drivers |
| Painel operacional | Painel de operação com rodizíos giratórios |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência,
serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor PROBE | Sensor fixo para cadastro automático de altura das ferramentas |
| Peso aproximado | 9.200 kg |
| Voltagem | 380V trifásico |
Nossa missão é transformar seu negócio em uma negócio do futuro, equipada com as tecnologias mais avançadas e inovadoras do mercado. Na Raizen Machine, oferecemos uma linha completa de equipamentos de última geração para o setor moveleiro, incluindo routers CNC, centros de usinagem, células de nesting, portais de 5 eixos, centros de furação, coladeiras de bordas, esquadrejadeiras de precisão, entre outros projetos especiais.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 12000-24000 RPM
Potência: 9 KW (12 cv)
Refrigeração: Ventoinha Elétrica
Porta pinça: ISO 30
Pinça: ER 32

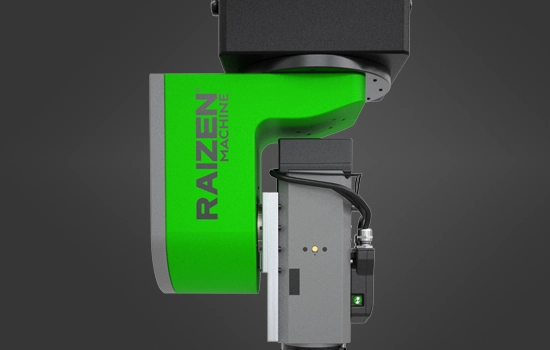

Cabeçote de alta precisão com dois eixos, oferecendo um curso no eixo A de ±110° e um curso no eixo C de ±220°. Este cabeçote é ideal para aplicações que exigem movimentos precisos e controlados em múltiplas direções, garantindo uma operação eficiente e confiável em processos complexos.

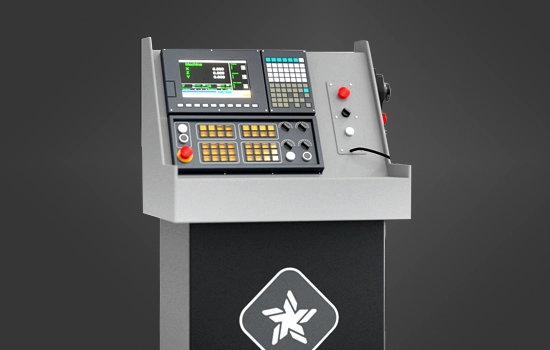

O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.

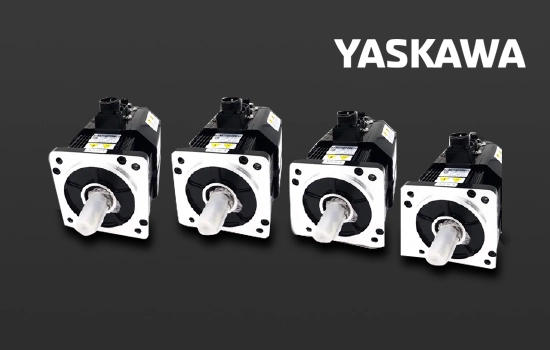

O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.

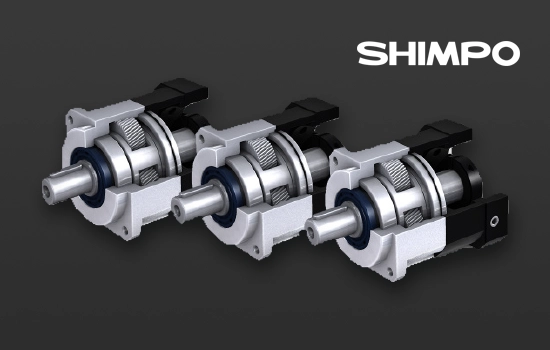

O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.

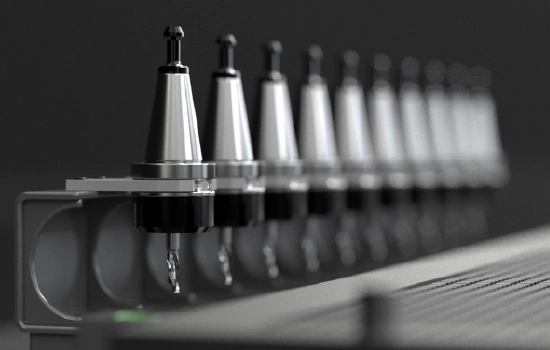

Sistema de troca automática por meio de magazine linear, troca rápida e eficiente com capacidade para 12 ferramentas, esse sistema permite diferentes necessidades de usinagem, não apenas reduz o tempo de inatividade, mas também minimiza erros humanos, melhorando a consistência e a precisão no processo.

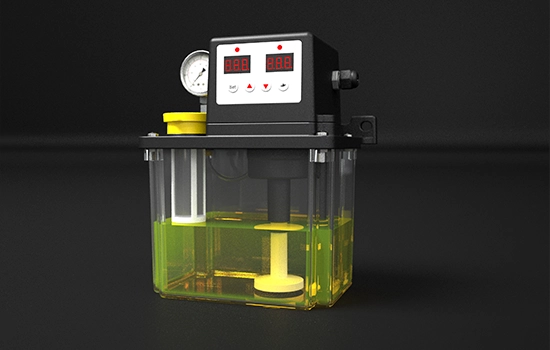

Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.

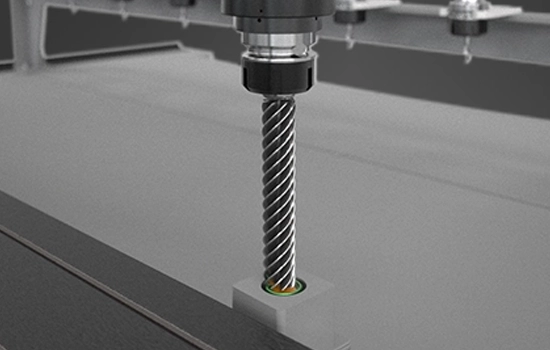

O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.

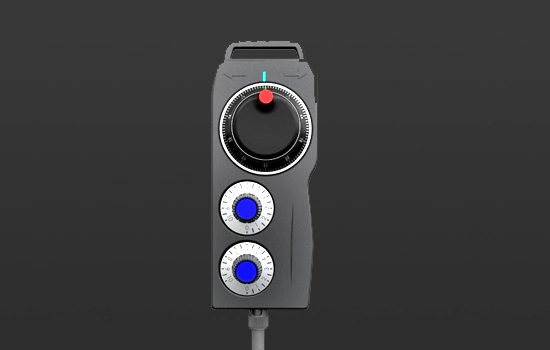

Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.

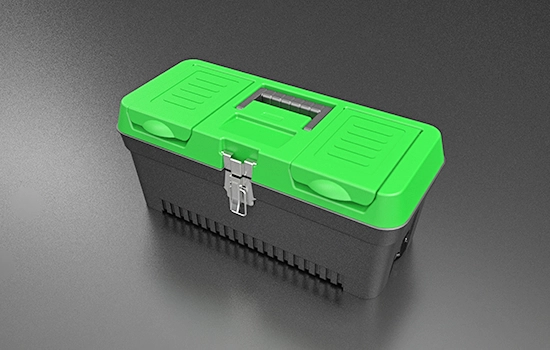

Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
Ideal para aplicações que
precisam de múltiplas direções.
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão,
a estrutura robusta lhe garante estabilidade e força.
